În calitate de furnizor de motoare NEMA AC, am văzut de prima dată cât de importantă este protecția termică pentru aceste motoare. NEMA, sau Asociația Națională a Producătorilor de Electrici, stabilește standardele pentru proiectarea motorului, performanța și siguranța în America de Nord. Motoarele lor de curent alternativ sunt utilizate într -o gamă largă de aplicații, de la utilaje industriale la aparate de uz casnic. Dar, ca orice dispozitiv electric, se pot supraîncălzi, ceea ce poate duce la deteriorare, eficiență redusă și chiar pericole de siguranță. Deci, să ne aruncăm în metodele de protecție termică pentru motoarele AC NEMA.
De ce contează protecția termică
Înainte de a intra în metode, să înțelegem de ce protecția termică este crucială. Când rulează un motor NEMA AC, acesta transformă energia electrică în energie mecanică. În timpul acestui proces, o anumită energie se pierde ca căldură din cauza rezistenței electrice la înfășurări și frecare în părțile mobile. Dacă această căldură nu este gestionată corect, poate determina creșterea semnificativă a temperaturii motorului.
Temperaturile ridicate pot degrada izolarea înfășurărilor motorului, ceea ce duce la circuite scurte și defecțiuni ale motorului. De asemenea, poate reduce eficacitatea lubrifierii în rulmenți, provocând o uzură crescută. În cazuri extreme, supraîncălzirea poate prezenta chiar un risc de incendiu. Deci, protecția termică nu înseamnă doar prelungirea duratei de viață a motorului; Este, de asemenea, despre asigurarea funcționării în siguranță.
Construit - în dispozitive de protecție termică
Relee de suprasarcină termică
Una dintre cele mai frecvente metode de protecție termică este utilizarea releelor de suprasarcină termică. Aceste relee sunt conectate în serie cu sursa de alimentare a motorului. Ei funcționează pe baza principiului expansiunii termice. În releu, există benzi bimetalice. Când curentul care curge prin motor depășește o anumită limită (din cauza supraîncărcării), benzile bimetalice se încălzesc și se îndoaie. Această acțiune de îndoire călătorește releul, care apoi rupe circuitul și oprește motorul.
Releele de suprasarcină termică sunt reglabile, astfel încât puteți seta curentul de călătorie în funcție de curentul nominal al motorului. Sunt relativ ieftine și ușor de instalat, ceea ce le face o alegere populară pentru multe aplicații cu motor NEMA AC. De exemplu, în pompe sau ventilatoare industriale mici, releele de suprasarcină termică pot proteja eficient motorul de supraîncălzire din cauza blocajelor sau a defecțiunilor mecanice.
Senzori de temperatură
Un alt mod eficient de a proteja motoarele NEMA AC este utilizarea senzorilor de temperatură. Există diferite tipuri de senzori de temperatură, cum ar fi termistori și termocuple. Acești senzori sunt așezați direct pe înfășurările motorului sau pe alte componente critice în care este probabil să se producă acumularea de căldură.
Termistorii sunt rezistențe a căror rezistență se schimbă cu temperatura. Pe măsură ce temperatura motorului crește, rezistența termistorului se schimbă, iar această modificare poate fi detectată de un circuit de control. Când temperatura atinge o limită pre -setată, circuitul de control poate opri motorul sau poate declanșa o alarmă.
Termocuplurile, pe de altă parte, generează o tensiune care este proporțională cu diferența de temperatură dintre două joncțiuni. Sunt mai exacte pe un interval de temperatură mai larg în comparație cu termistorii. Senzorii de temperatură sunt utili în special în aplicațiile în care este necesară o monitorizare precisă a temperaturii, ca în unele echipamente de fabricație cu precizie ridicată.
Sisteme de răcire externe
Răcire de aer forțat
Răcirea forțată a aerului este o modalitate simplă, dar eficientă de a menține motoarele NEMA AC rece. În această metodă, un ventilator este folosit pentru a arunca aerul pe suprafața motorului. Ventilatorul poate fi integral fie pentru motorul (construit - în), fie pentru o unitate externă.
Fanii integrali se găsesc în mod obișnuit în motoarele NEMA mai mici. De obicei, sunt montate pe arborele motorului și se rotesc cu acesta, desenând în aer și expulzând -o pe căldura motorului - disiparea aripioarelor. Acest flux continuu de aer ajută la eliminarea căldurii generate de motor.
Ventilatoarele externe pot fi utilizate pentru motoare mai mari sau în aplicații în care este necesară o răcire suplimentară. De exemplu, într -un compresor industrial mare, poate fi instalat un ventilator extern pentru a oferi un flux de aer mai puternic, asigurându -se că motorul se află într -un interval de temperatură sigur chiar și sub sarcini grele.
Răcire lichidă
Răcirea lichidă este o metodă de protecție termică mai avansată, adesea folosită în motoarele AC NEMA cu putere mare. Într -un sistem lichid - răcit, un lichid de răcire (de obicei apă sau un amestec de apă - glicol) este circulat prin canale sau jachete în jurul motorului.
Lichidul de răcire absoarbe căldura din motor și apoi o transferă la un schimbător de căldură, unde este disipat în mediul înconjurător. Răcirea lichidă este mai eficientă decât răcirea aerului, deoarece lichidele au o capacitate de transport mai mare. Permite motoarelor să funcționeze la niveluri de putere mai mari, fără supraîncălzire. De exemplu, în unele vehicule electrice de înaltă performanță, motoarele NEMA AC NEMA răcite sunt utilizate pentru a gestiona cerințele de cuplu ridicate.
Sisteme de monitorizare și control
În plus față de dispozitivele de protecție construite și sistemele de răcire externe, motoarele NEMA moderne NEMA includ adesea sisteme de monitorizare și control. Aceste sisteme folosesc senzori pentru a monitoriza continuu temperatura, curentul și alți parametri de funcționare ai motorului.
Pe baza datelor colectate, sistemul de control poate ajusta funcționarea motorului pentru a preveni supraîncălzirea. De exemplu, dacă temperatura începe să crească, sistemul de control poate reduce viteza sau încărcarea motorului. Unele sisteme avansate pot prezice chiar și problemele potențiale de supraîncălzire înainte de apariție, permițând întreținerea proactivă.
Aceste sisteme de monitorizare și control pot fi integrate cu o rețea de automatizare industrială mai mare, permițând monitorizarea și controlul la distanță. Acest lucru este util în special pentru instalațiile industriale la scară largă, unde mai multe motoare trebuie gestionate eficient.
Alegerea metodei de protecție termică potrivită
Când vine vorba de alegerea metodei de protecție termică potrivită pentru un motor NEMA AC, trebuie să fie luați în considerare mai mulți factori. Primul factor este evaluarea puterii motorului. Motoarele mai mici, precum cele utilizate în aparatele de uz casnic sau în instrumente mici, pot necesita doar relee simple de suprasarcină termică sau construite - în ventilatoare pentru răcire. Pe de altă parte, motoarele de înaltă putere utilizate în aplicațiile industriale pot avea nevoie de metode de protecție mai avansate, cum ar fi răcirea lichidă și sistemele de monitorizare sofisticate.
Mediul de aplicare joacă, de asemenea, un rol crucial. Motoarele care operează în medii calde și prăfuite pot necesita soluții de răcire mai robuste. De exemplu, un motor utilizat într -o fabrică de ciment poate avea nevoie de un sistem extern de filtrare a aerului, împreună cu răcirea forțată a aerului, pentru a preveni praful să blocheze aripioarele de răcire ale motorului.
Costul este o altă considerație importantă. Unele metode de protecție termică, cum ar fi sistemele de răcire a lichidelor, pot fi costisitoare de instalat și întreținut. Deci, trebuie să echilibrați costul metodei de protecție cu economiile potențiale de a preveni defecțiunile motorului.
Concluzie
În concluzie, protecția termică este esențială pentru funcționarea fiabilă și sigură a motoarelor NEMA AC. Există diverse metode disponibile, de la simple construite - pe dispozitive precum releele de suprasarcină termică până la sisteme avansate de lichid - de răcire și rețele de monitorizare. În calitate de furnizor de motor NEMA AC, vă pot ajuta să alegeți cea mai potrivită soluție de protecție termică pentru aplicația dvs. specifică.

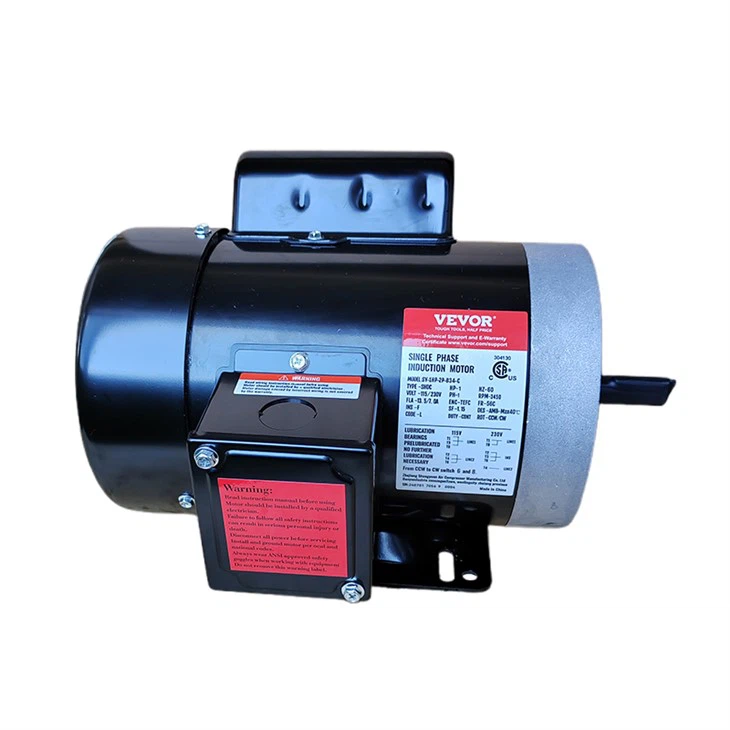

Fie că sunteți în căutarea unuiMotor eficient de premiu NEMA, aMotorul evaluat NEMA, sau aMotor NEMA mic, avem expertiza și produsele pentru a răspunde nevoilor dvs. Dacă sunteți interesat să aflați mai multe despre motoarele noastre NEMA AC și caracteristicile lor de protecție termică sau dacă sunteți gata să începeți o discuție de achiziții, nu ezitați să vă adresați. Suntem aici pentru a vă ajuta să găsiți cele mai bune soluții auto pentru afacerea dvs.
